一、螺旋槳式流速儀產品簡介

LS20B螺旋槳式流速儀又稱水文流速儀，旋槳式流速儀，螺旋槳式流速儀主要由LS1206B型旋槳式流速傳感器、流速測算儀、0.4m×4Ф16測桿組成，適用于水文測驗、水利調查、農田灌溉、徑流實驗等，亦可適用于水電、環保、礦山、交通、地質、科研院所、市政等行業進行相關流速或流量的監測。

流速流量測算儀（簡稱便攜式流速儀）是一種在水文測驗中進行流速測量的通用型儀器，用于江河、湖泊、水庫、水渠等過水?dāng)嗝嬷蓄A(yù)定測點的時段平均流速的測量。

該流速儀符合GB/T 11826-2019（轉子式流速儀）等相關國家標準。

該流速儀廣泛適用于水文測驗、水利調查、農田灌溉、徑流實驗等，亦可適用于水電、環保、礦山、交通、地質、科研院所、市政等行業進行相關流速或流量的監測。

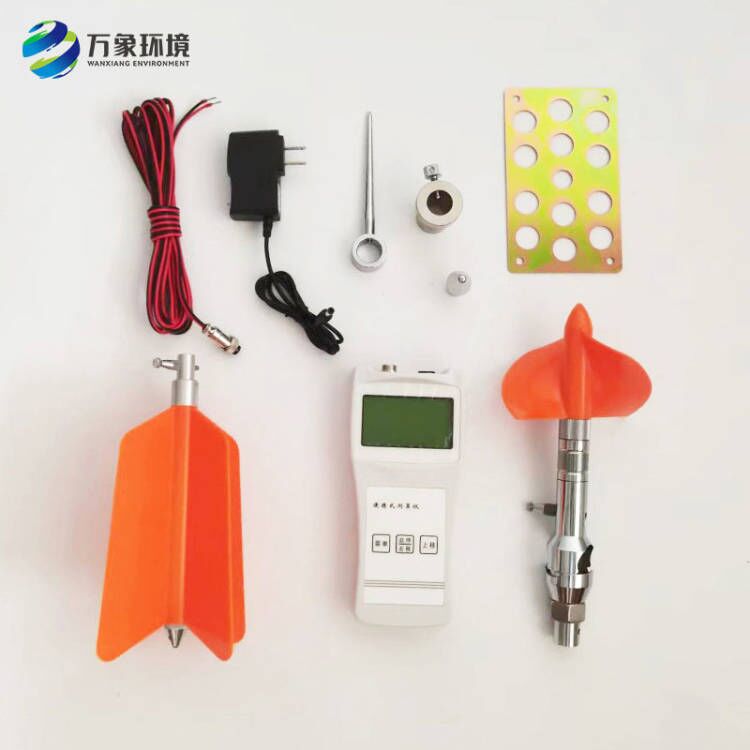

便攜式流速儀主要由LS1206B型旋槳式流速傳感器、流速測算儀、0.4m×4Ф16測桿組成。全套儀器置于高級鋁合金密碼箱內。接通信號線，即可進行各明渠中流速的測量，并自動顯示流速。

該儀器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合國家明渠流量測量標準，配置60度高溫旋槳，是國內目前新型的便攜式流速測量儀器。

二、螺旋槳式流速儀技術參數：

測速公式：V＝KV/T＋C(m/s)(自動計算)

旋槳回轉直徑：Ф70mm

旋槳水力螺距b：120mm（理論值）

起轉速度V0:0.05m/s

測速范圍：0.06-8.00 m/s

測流誤差：≤1.5%

輸出信號：磁激式開關接點通斷信號

信號數/轉子轉數：2/1（每轉2個信號）

顯示屏：4×16位液晶顯示

測量方式：測桿定位測量（亦可纜繩懸掛定位測量）

溫度范圍：－25℃-55℃，濕度≤90%RH

電源：DC8.4V（充電電池）,充滿后可連續工作40小時以上

三、螺旋槳式流速儀測量原理：

本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量Q＝V·S（S為斷面面積）

1.流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：V＝KN/T＋C(m/s)(自動計算)

V：測流時段內平均流速（m/s）

K：槳葉水力螺距

C：流速儀常數

T：測流歷時（單位為S）

N：T時段內信號數

本儀器使用時，K、C均為常數，測流時，只要測出T和N，即可算出流速。

2.流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。
